Appareil Fujifilm "FinePix REAL 3D W1"

Transposition d'un article du SCFWiki par Marcel Couchot



L' appareil photo numérique Fujifilm "FinePix REAL 3D W1" est le premier appareil photo stéréo numérique de série lancé sur le marché mondial. Il est doté de deux capteurs de 10.0 Mpx et de deux objectifs équiv. 35-105 mm écartés de 77 mm. Son viseur est à écran lenticulaire. Fuji annonce des dispositifs de visualisation des vues fixes ou des séquences animées, ainsi que la possibilité de tirages lenticulaires "papier" .

► L'appareil est disponible sur le marché français.

► Voir aussi le site de Fuji France, avec les spécifications en français... (06/2010)

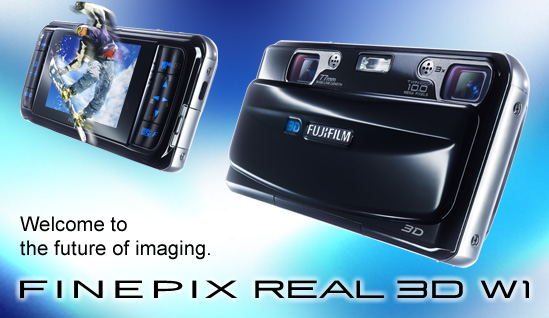

L'appareil de prise de vue "FinePix REAL 3D W1"

--Mco 3 février 2011 à 21:08 (UTC)

Impressions des utilisateurs

(vos contributions sont les bienvenues !)

(L'appareil stéréo W1 n'est plus disponible sur le marché)

Images 3D prises avec le W1 par Mco

Voir la galerie Appareil FUJIFILM FINEPIX REAL 3D W1

Notes prises par Gme à la séance technique du 12 mai 2010

• La focale minimale équivalente, compte tenu de la petite perte latérale due à la fenêtre, doit avoisiner les 40 mm. Une excellente focale pour la stéréoscopie, qui peut dispenser de zoomer...

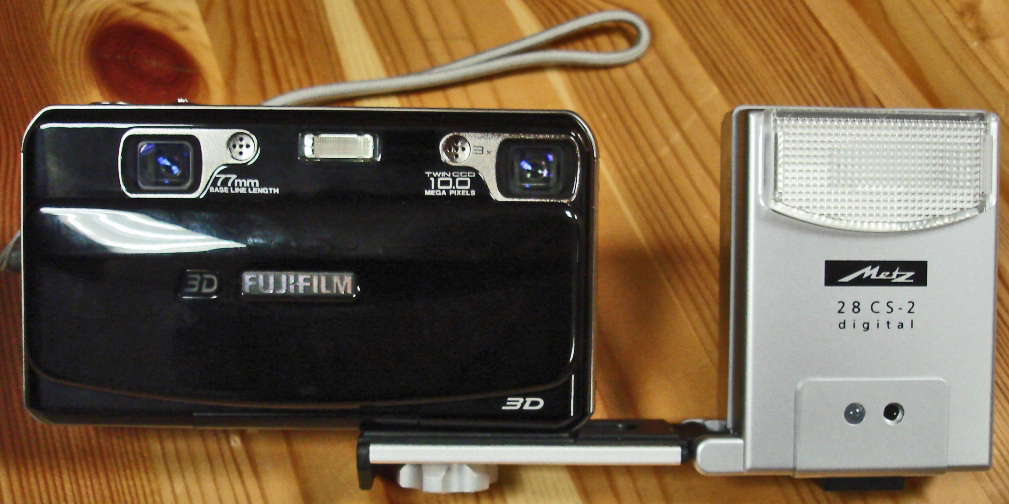

• Notre ami Nle a montré un capuchon d'écran autocollant, qui facilite la visée au soleil, sans détérioration de l'appareil.

• Le flash Metz (de Nle) lui convient à ravir ;

• Une carte mémoire SD rapide 4 Go, classe 4 est parfaite pour cet appareil ;

• Une image complète W1 (MPO + JPEG) en qualité Fine, c'est à dire avec une faible compression conservant une qualité maximale, n'occupe pas moins de 13 Mo ; la carte mémoire 4 Go contient donc (environ ?) 243 couples.

• En qualité Normal, avec une forte compression, l'image complète fait 7,2 Mo et la carte peut contenir 555 couples.

ATTENTION : le mode qualité par défaut est le mode N (Normal).
Pour passer en mode F (qualité Fine), il faut d'abord se mettre en mode Prise de vue.
Il faut ensuite presser brièvement le bouton marqué F en bas à droite.
On obtient le Menu :

F-MODE MENU
ISO
TAILLE IMAGE
QUALITE IMAGE
FINEPIXCOULEUR

Si, par erreur, vous êtes resté en mode lecture, vous allez trouver un autre Menu :

F-MODE MENU
COMMUNICATION IR
DIAPORAMA
IMPRESSION (DPOF)

Pour en sortir, il faut presser sur le bouton MODE, en haut à gauche.

Caractéristiques

Source (texte et photos) : (en) Fujifilm US

• Nom de l'appareil : "FinePix REAL 3D W1"
• Nombre de pixels effectifs⁽¹⁾ : 10.0 Mpx
• Capteurs : CCD sensor 1/2.3-inch (deux tiers de pouce) CCD x 2
• Mémoire interne (approx. 42 Mo) ; cartes mémoires : SD SDHC (compatibilité à vérifier)⁽²⁾
  • SD : 2 Go
  • SDHC : 4 Go : utilisé par Mco.

Format de fichiers

• Image fixe 3D : JPEG + MPO (Multi-Picture Object Format compatible)

• Image fixe 2D : JPEG (Exif Ver 2.2⁽³⁾) (Design rule for Camera File system compliant / DPOF-compatible)

• Image animée (vidéo) 3D : 3D-AVI (AVI avec deux canaux)

• Image animée (vidéo) 2D : AVI (Motion JPEG avec son) (Présence de deux micros entre les deux optiques.

• Nombre de pixels enregistrés
  • "L 4:3" : 3 648 x 2 736 px = 9.980.928 pixels (Large 10 Mpx)
  • "L 3:2" : 3 648 x 2 432 px = 8.871.936 pixels
  • "M 4:3" : 2 592 x 1 944 px = 5.038.848 pixels (Medium 5 Mpx)
  • "S 4:3" : 2 048 x 1 536 px = 3.145.728 pixels (Small 3 Mpx)

Objectifs

• Objectif "Fujinon 3x optical zoom lens", f/3.7 (W) - f/4.2 (T)

• Focale 6.3 - 18.9 mm, équivalente à 35-105 mm en 35 mm

• Zoom 3D : jusqu'à 3.8 x (zoom optique et numérique combinés)

• Zoom 2D : jusqu'à 17.1 x (zoom optique 3 x et zoom numérique 5.7x)

• Ouvertures : (W): f/3.7 - f/5 - f/8, (T): f/4.2 - f/5.6 - f/9

Taille du capteur et dimensions du pixel

La focale de 6,3 mm correspond à une focale de 35 mm en équivalent 24x36.

• Largeur du capteur : 36*6,3/35 = 6,48 mm
• Hauteur du capteur : 24*6,3/35 = 4,32 mm

Le format de l'image 24x36 correspond à un rapport d'aspect Largeur/Hauteur = 3:2 = 1,5. L'image fournie par le capteur du W1 en format "L 3:2" faisant 3648x2432 pixels, on en déduit la taille du pixel :

• Largeur du pixel : 6.48/3648 = 0,00177 mm, soit 1,8 micron environ
• Hauteur du pixel : 4,32/2432 = 0,00177 mm, soit la même valeur. Le pixel est carré.

Le phénomène de diffraction (tache d'Airy) qui peut altérer le "piqué" de l'image est atténué par la grande valeur de l'ouverture relative, limitée à F/8 en grand angle (W) et à F/9 en téléobjectif (T).

La petite taille du capteur se traduit par une grande profondeur de champ, qualité appréciée en stéréoscopie où les arrières plans flous ne sont pas tolérés, sauf exception.

Base de prise de vues

L'écartement des 2 objectifs du W1 est de 7,7 cm. C'est écrit sur l'appareil, comme on peut le voir sur l'image de la face avant :

77 mm BASE LINE LENGTH. Mais on ne trouve pas cette indication dans le notice de l'appareil !

Convergence des axes optiques des objectifs

Les deux axes optiques ne sont pas exactement parallèles, ils convergent légèrement :

• à environ 2 mètres en grand angle W = Wide Angle
• à 6,5 mètres en téléphoto T = Teleobjectif

Distances de mise au point

Distances minimales de mise au point depuis la lentille frontale de l'objectif :

• Normal : approx. 60 cm à l'infini
• Macro (Mode 2D seulement) :
  • Grand angle : approx. 8 cm - 80 cm
  • Télé : approx. 60 cm - 3 m
• Autofocus rapide : approx. 1 m à l'infini

Si l'appareil est trop proche de l'objet visé, il affiche AF! en rouge lors de la prévisualisation.

Modes d'exposition

• Sensibilité : automatique, équivalente à 100 - 200 - 400 - 800 - 1600 ISO

• Mesure d'exposition TTL sur 256 zones : "multi", "spot", "average" (mesure centrale étendue)

• Mode de mesure : "programme", "priorité au diaphragme", "manuel"

• Modes d'exposition spéciaux : "lumière naturelle", "lumière naturelle avec flash", "portrait", "paysage", "sport", "nuit", "nuit (trépied)" , "coucher de soleil", "neige", "plage", "vue sous-marine", "fête", "Anti-Blur".

• 3D : prise de vue en deux temps

• 2D : prise de vue simultanée télé + grand-angle ; ou sur deux températures de couleurs ; ou deux sensibilités

• Vitesses lentes :
  • Nuit (Trépied): 1/8 sec. - 1/500 sec.
  • Manuel : 3sec. - 1/500 sec.
  • Autres modes auto : 1/2 sec. - 1/1000 sec.

• Prise de vues en rafale :
  • 3D : "Top-40" max. 2 vues/sec. (“S” seulement)
  • 2D : "Top-40" max. 1 vue/sec. ; "High speed Top-40" max. 3 vues/sec. (“S” only)

• Modes spéciaux de mise au point :
  • 3D : mise au point sur plage centrale
  • 2D : mise au point sur plage centrale ou multi-zone (détection du visage seulement)

• Balance des blancs automatique

• Préréglages : "beau temps", "couvert", "lumière fluorescente", "lumière fluorescente (lumière du jour)", "lumière fluorescente (blancs chauds)", "lumière fluorescente (blancs froids)", "lumière à incandescence", "lumière sous-marine"

• Retardateur : approx. 10 sec. / 2 sec.

Flash automatique

Plage d'efficacité (sensibilité ISO automatique)

• Normal
  • Grand-angle : approx. 60 cm - 3,7 m
  • Télé : approx. 60 cm - 3.3 m

• Macro (2D seulement)
  • Grand-angle : approx. 30 cm - 80 cm
  • Télé : approx. 60 cm - 1,6 m

Modes flash

• Réduction yeux rouges OFF : Auto, Forced Flash, Suppressed Flash, Slow Synchro.
• Réduction yeux rouges ON : Red-eye Reduction Auto, Red-eye Reduction & Forced Flash, Suppressed Flash, Red-eye Reduction & Slow Synchro.

Écran de visée (Live View)

L'appareil n'a pas de viseur. Lorsque l'appareil est mis sous tension en glissant vers le bas le volet de protection commun aux deux objectifs, l'image est affichée en permanence sur l'écran de contrôle situé au dos de l'appareil, en mode Live View, en même temps que les indications concernant le mode de prise de vue, 2D ou 3D, Auto,..., la qualité de l'image (L, ...), le rapport d'aspect ( 4:3, 3:2), le nombre d'image pouvant encore être enregistrées, ainsi que les réglages de la vitesse et l'ouverture.

• Moniteur LCD 2,8-inch, 7,1 cm de diagonale environ, écran 230 000 dots couleur avec contrôle de direction de la lumière, soit environ 553 x 415 pixels environ pour 5,69 x 4,27 cm de côté, couverture approximative 100 %.

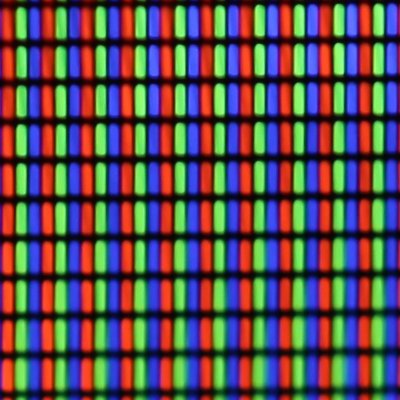

Macro photo de l'écran de contrôle du W1 en mode lecture image 3D.


Un "pixel" du contrôleur LCD est constitué de 3 barres verticales Rouge, Vert et Bleu.
Les lignes de pixels sont séparées par une bande horizontale noire
On compte 10 lignes de 10 triplets sur cette portion d'image carrée.
Ceci montre que le "pixel" de l'écran de contrôle du W1 est carré.

Vidéo

• Enregistrement vidéo 640 x 480 px / 320 x 240 px (30 frames/sec.) avec son stéréo
• La fonction zoom ne peut pas être mise en action durant l'enregistrement d'une séquence vidéo.

Photo 3D

• Photography functions 3D : Auto parallax control, Power management, Framing guideline, Frame No. memory

Photo 2D

• Face Detection (with Red-eye removal), Power management, Framing guideline, Frame No. memory

Visualisation après la prise de vue

• 3D : ajustement de la fenêtre, visualisation multi-cadres, recadrage (cropping), redimensionnement (resize), tri par date, diaporama

• 2D : détection des visages (avec correction des yeux rouges), visualisation multi-cadres, recadrage (cropping), redimensionnement (resize), tri par date, diaporama, rotation de l'image

• Sortie vidéo : NTSC / PAL

Sortie vidéo

• Digital interface USB 2.0 High-speed

Alimentation du W1

• Batterie Li-ion NP-95 (inclue dans la fourniture)
• Adaptateur secteur AC-5VC (inclus dans le fourniture).
  Constitué de deux parties, un cordon secteur et l'adaptateur avec son cordon muni d'une prise jack, il se connecte directement à l'appareil.
  Le chargeur permet de recharger une batterie NP-95 en 240 minutes environ (4 heures).

Avantage : on n'a pas besoin de sortir la batterie de l'appareil pour la recharger, il suffit de soulever un petit volet situé sur le coté pour brancher l'adaptateur.
Un voyant situé au dos de l'appareil au dessus de l'écran de contrôle s'allume pendant la charge et s'éteint lorsque la charge est terminée.
On peut recharger la batterie même si l'appareil est fixé sur un trépied photo, par exemple pour faire une grande série de macro photos. Cela évite de déplacer l'appareil et de modifier la ligne de visée... à condition d'avoir une prise de courant à proximité.
On peut également utiliser directement l'adaptateur secteur comme alimentation extérieure, lorsque l'appareil est utilisé longtemps en lecture ou en liaison avec une télévision ou un calculateur, pour éviter d'être interrompu par la décharge de la batterie.

Inconvénient : pendant toute le durée de la recharge, l'appareil est immobilisé !
On ne peut pas utiliser le chargeur seul, sans l'appareil, pour recharger une batterie.
L'échange de la batterie déchargée contre une autre chargée nécessite de la sortir, ce qui nécessite d'accéder au volet coulissant, situé sous de l'appareil, qui la protège, et donc de déplacer l'appareil si il était fixé sur un trépied photo.

Il existe aussi un chargeur secteur séparé BC65S (non inclus dans le fourniture, monobloc).
Inconvénient : Il faut sortir la batterie NP-95 de l'appareil pour la recharger avec le chargeur.

Avantage : pendant toute le durée de la recharge, l'appareil n'est pas immobilisé.
On peut y placer une batterie chargée pour continuer les prises de vue.
On peut utiliser le chargeur seul, sans l'appareil, pour recharger une autre batterie

Dimensions

• Dimensions approx. : 123,6 mm (L) x 68 mm (H) x 25,6 mm (P)

( 4" 7/8 x 2" 2/3 x 1 " environ )

Poids

• Poids approx. : 260 g (sans accessoires, batterie, carte mémoire)

Impression sur papier spécial 3D à réseau lenticulaire

Fujifilm propose 2 tailles :

- 10x15cm
- 13x18cm

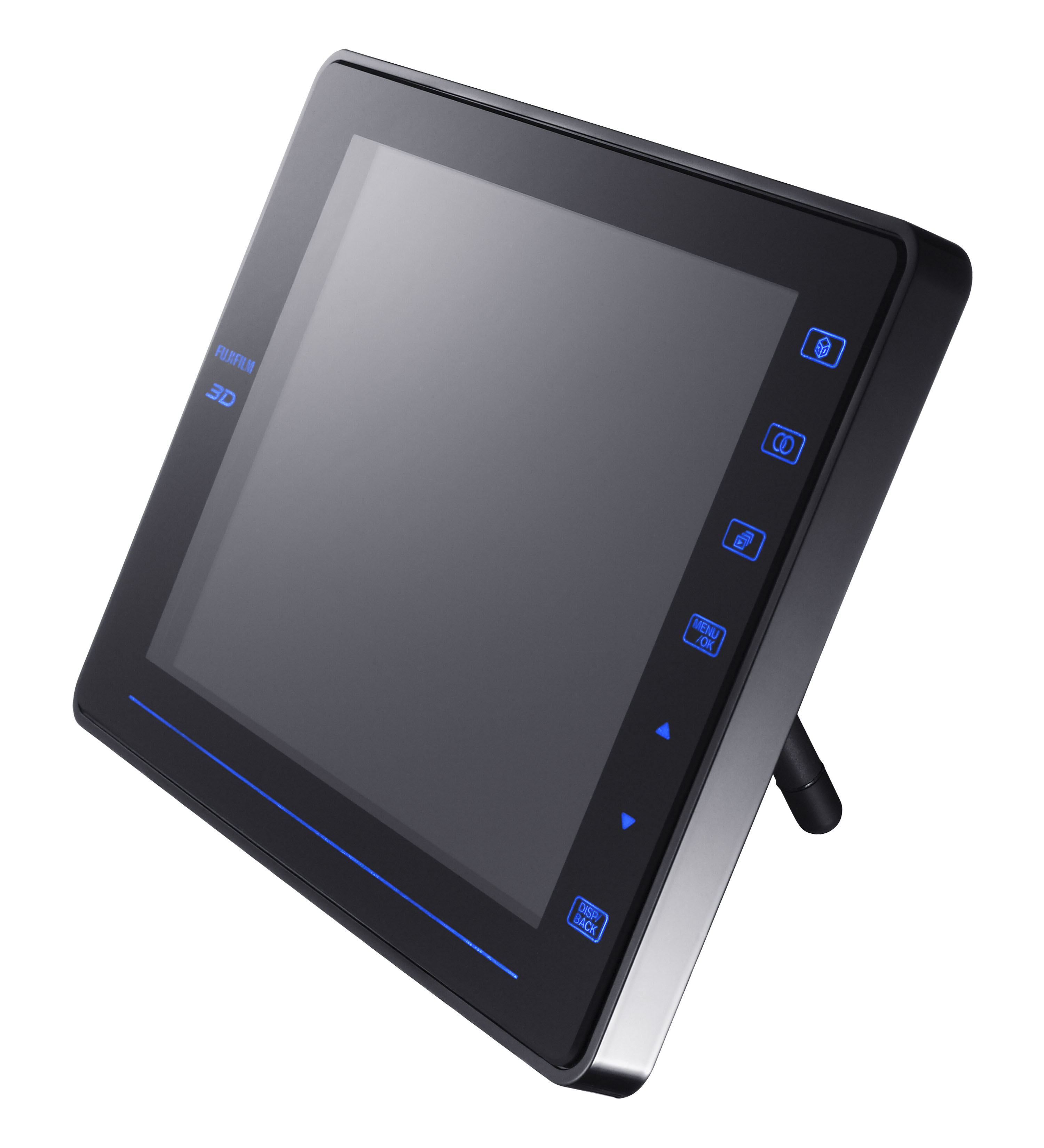

L'écran de visualisation "FinePix Real 3D V1"

• Voir article détaillé : Écran "FinePix Real 3D V1"

Notes

(1) Le nombre de pixels effectifs sur un capteur est celui qu'il reçoit en entrée à travers l'objectif et qui se trouve effectivement réfléchi en sortie finale du fichier de l'image fixe.

(2) Vérifier sur le site Fujifilm la compatibilité des cartes mémoires.

(3) Exif 2.2 est un format de fichier d'image numérique qui contient des informations pour une impression optimale.
